磁翻板液位计安装时注意事项及接线须知

磁翻板液位计7个月前 (06-07)技术资料762

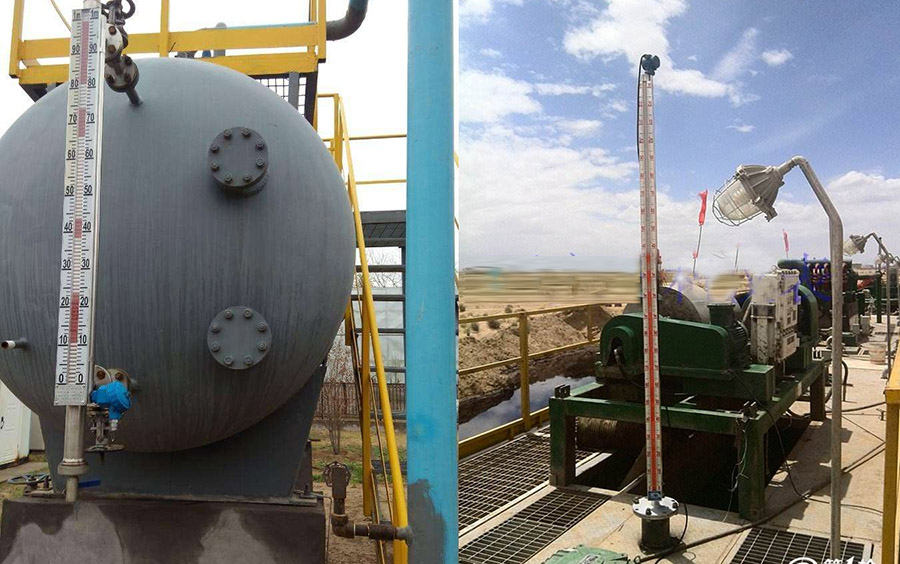

磁翻板液位计的安装

磁翻板液位计在具体应用中的安装需要注意以下几点:

1、液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性。

2、用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。

3、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻。

4、液位计使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色。

5、液位计本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响磁浮子液位计的正常工作。

6、液位计安装必须垂直,磁浮子液位计与容器引管间应装有球阀,便于检修和清洗。

7、打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装)。

8、调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外)。

9、应根据介质情况,不定期清洗主导管清除杂质。

10、超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量。

11、磁翻板液位计主体周围不容许有导磁体靠近否则直接影响液位计准确工作。

12、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。

13、磁翻板液位计适用于开放或压力容器内的液体测量,可以做到高密封、防泄漏和在高温高压、高粘度、强腐蚀性条件下安全可靠的全过程测量液位。

磁翻板液位计接线操作注意事项

磁翻板液位计在使用之前,要先做好磁翻板液位计的接线,如果接线接错的话会导致测量结果不准,严重的将直接造成仪表的损坏,故而我们在进行接线操作的时候一定要注意。

下面就来为大家说说磁翻板液位计接线方面的一些要求和相关的注意事项等。

磁翻板液位计在进行接线操作的时候,有以下几点需要我们大家注意:

1、配线时应避开大容量的变压器、电动机或干扰源;

2、对于防爆型,为确保防爆性能,必须按有关规定配线;

3、拧下接线盒的接线端盖,将电缆穿过电缆接头,连接到DC24V两端;

4、根据需要连接接地端子;

5、拧紧接线盒的接线端盖。

以上就是为大家讲到的有关磁翻板液位计接线方面的一些要求和注意事项,希望通过以上讲述大家在今后都能够对磁翻板液位计进行正确的接线操作等。
